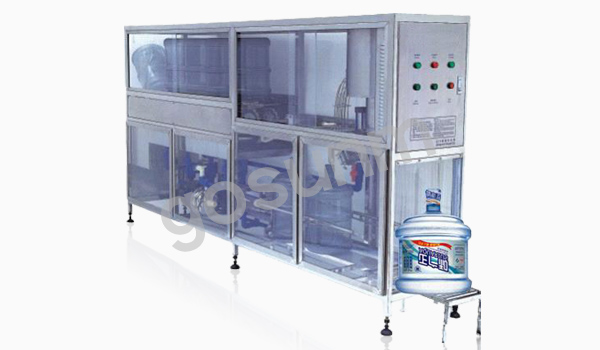

五加侖全自動洗瓶灌裝機
訪問：1次 時間：2018-01-15
五加侖全自動洗瓶灌裝機GSQ-Z-WJLXGQ-1A01
工作流程
1、當設在機尾的感應器檢測到上瓶處送來的瓶后，機內瓶傳動機構開始工作，將瓶送到第一工位沖洗。傳動機構停止工作；
2、內沖洗采用獨立控制的2工位高壓沖洗。沖洗時間為20秒。第一工位為藥洗，第二工位為純洗。
3、噴頭與瓶口對位后，沖洗泵開始動作。工作到設定時間后自動停止。傳動機構將瓶送至第二工位，于是開始第二工位沖洗流程，如此循環，直至完成沖洗工藝。
4、內沖洗流程完成后，傳動機構將瓶翻轉150°，瓶子處在坡面上，在重力作用下，瓶子自動滑落，離開塑料瓶托掉在機械手上，灌裝生產線機械手在氣缸的推動下送到灌裝位置。
5、灌裝水泵開始工作，灌裝時間可微調（根據實際情況調節）
6、灌裝完畢，氣缸將后面洗好的空瓶推過來，推走灌好的瓶子，進入套蓋工位。還可以接入全自動理瓶機使用。
功能特點：
1、理蓋盤采用離心式排蓋機構，采用雙滑道排蓋，套蓋�；揽烧{(diào)節，適用性強。
2、蓋子要求：蓋身外徑φ56 mm高度40 mm，辮子寬8 mm辮高不少于16 mm。
3、氣缸壓蓋，壓蓋到位平穩，密封性好，使你產品始終如一。
4、獨特的接水盒設計理念，讓你的機器與眾不同，排水和清洗變得格外方便，力爭減少衛生死角，為你每次進行消毒殺菌熏蒸變得更加放心。
5、自動灌裝機兩工段之間銜接采用平進斜落，充分利用瓶子自身重量，讓機構簡單穩定，保證了機器性能可靠，便于長久運作。
6、空氣壓縮機由客戶自購，其規格：工作壓力：0.5~0.8Mpa排氣量：0.9~1.3m3/min
產品配置：
|
序 號
|
名 稱
|
型 號
|
數量
|
單位
|
產 地
|
|
1
|
漏電開關
|
RKN32A
|
1
|
個
|
天正
|
|
2
|
保險裝置
|
RT18-32
|
2
|
套
|
茗熔
|
|
3
|
繼電器
|
MY2NJ
|
1
|
套
|
歐姆龍
|
|
4
|
可編程
|
FJ-18MR-AC
|
1
|
臺
|
國產
|
|
5
|
氣壓開關
|
P6A
|
1
|
個
|
韓國
|
|
6
|
按鈕開關
|
ZB2-BE102C
|
3
|
個
|
上海二工
|
|
7
|
指示燈
|
AD16-22D/S
|
3
|
個
|
上海二工
|
|
8
|
接近開關
|
Ni10-Q25-AN6X
|
1
|
個
|
東崎
|
|
9
|
氣壓電磁閥
|
4V210-08
|
2
|
套
|
臺灣亞德克
|
|
10
|
油水分離器
|
AFR-2000
|
1
|
套
|
臺灣亞德克
|
|
11
|
推瓶氣缸
|
SC50*450
|
1
|
套
|
臺灣亞德克
|
|
12
|
壓蓋氣缸
|
SC50*50
|
1
|
套
|
臺灣亞德克
|
|
13
|
移位氣缸
|
SC40*350
|
1
|
套
|
臺灣亞德克
|
|
14
|
交流接觸器
|
GMC-18
|
1
|
個
|
天正
|
|
15
|
藥洗泵
|
BJZ037
|
1
|
臺
|
廣東凌霄
|
|
16
|
純洗/灌裝泵
|
BJZ037
|
1
|
臺
|
廣東凌霄
|
|
17
|
理蓋電機
|
YCJZ40/4
|
1
|
臺
|
山東圣金
|
|
18
|
藥洗電磁閥
|
洗衣機電磁閥
|
/
|
套
|
/
|
|
19
|
純洗電磁閥
|
洗衣機電磁閥
|
1
|
套
|
中山
|
|
20
|
灌裝電磁閥
|
YCD21-15S（不銹鋼）
|
1
|
套
|
廣東永創
|
|
21
|
實際尺寸
|
2500*500*1540
|
1臺
|
MM
|
|
|
22
|
包裝尺寸
|
2600*700*1570
|
1臺
|
MM
|
|
|
23
|
凈重
|
177(普通型)
|
1臺
|
KG
|
|
|
24
|
毛重
|
225（普通型）
|
1臺
|
KG
|
|
|
25
|
工位數安排
|
單排 三工位
|
|
第一工位：藥洗
|
|
第二工位：藥洗
|
|
第三工位：純洗
|
|
